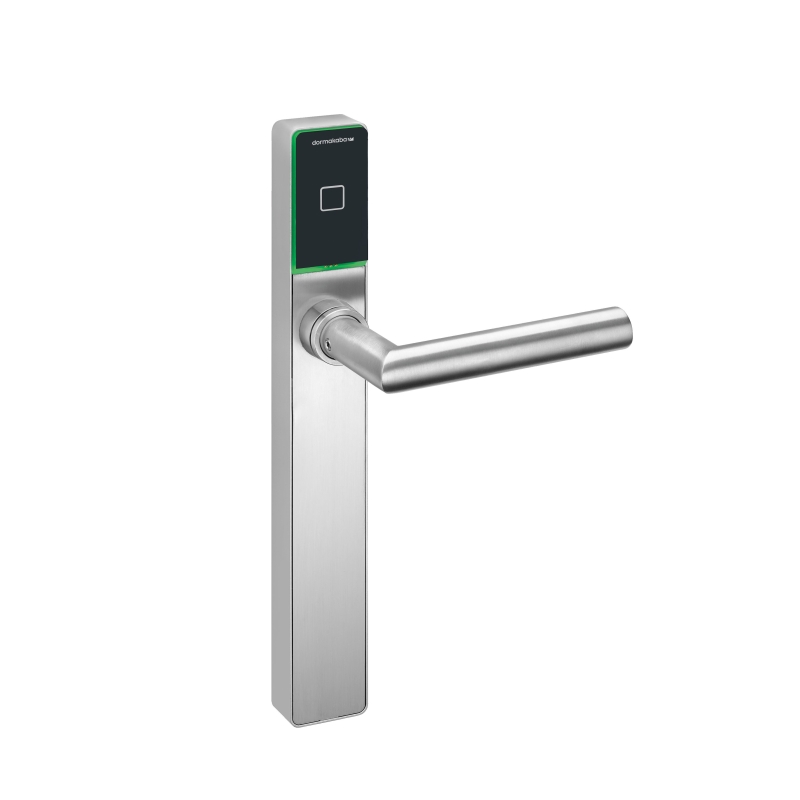

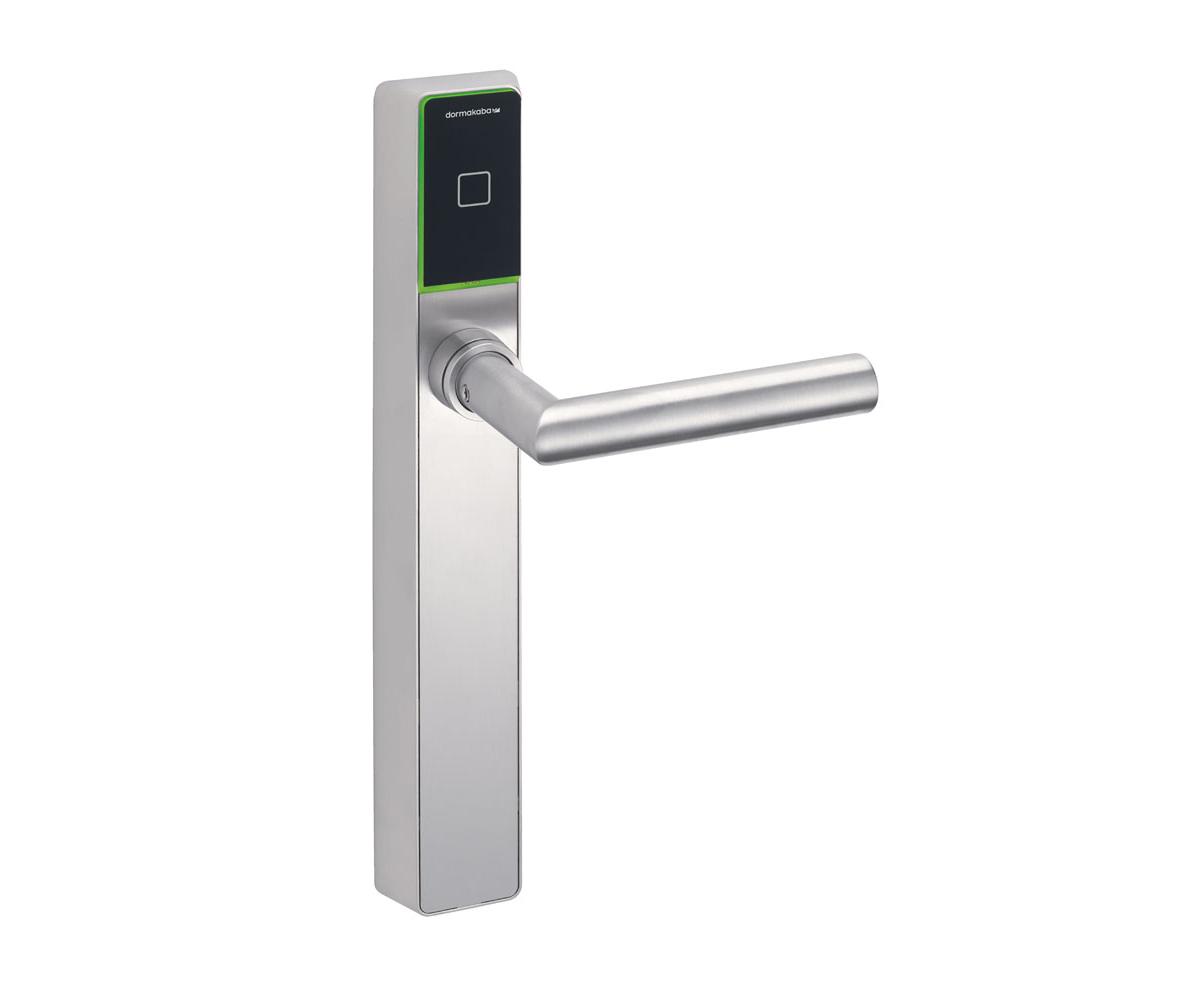

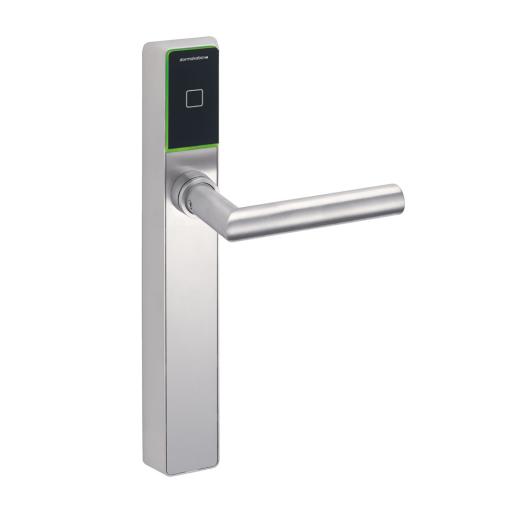

dormakaba evolo c-lever pro - SL1 - schwarz

dormakaba evolo c-lever pro - SL1 - schwarz
Für eine größere Ansicht klicken Sie auf das Vorschaubild
dormakaba evolo c-lever pro - SL1 - schwarz
dormakaba evolo c-lever pro - SL1 - schwarz
ab 775,70 EUR
inkl. 19 % MwSt. zzgl. Versandkosten
Wählen Sie die Drückervariante
Breite des Beschlages
Wählen Sie das Lochmaß (LM)
Welche Lochung des Beschlages LO
Geben Sie die Türstärke (TS) an
Stärke des Dorns (Vierkant)
In dieser Ausführung:
Preis/Artikel

In den Warenkorb
Lieferzeit: 15 Arbeitstage
Art.Nr.: KAB_262X-K6-BK
Gewicht: 0.5000 KG


Produktbeschreibung

evolo - Die HighTec Serie von dormakabaDatenblatt dormakaba evolo c-lever pro

Der völlig neu konzipierte elektronische Beschlag von dormakaba evolo c-lever pro ist ein elektronischer Türbeschlagsleser mit integrierter Kupplung.
Dieser ausgereifte und robuste elektronische Beschlag besticht durch Benutzerfreundlichkeit im klassischen Design. Der dormakaba c-lever ist mit allen handelsüblichen Schlössern kompatibel, daher erübrigt sich in den meisten Fällen ein Schlosswechsel. Der dormakaba c-lever Beschlag kann auch an Paniktüren eingesetzt werden, es stehen zwei Beschlagsbreiten zur Verfügung.


Zur Ansicht der Maßzeichnung klicken Sie bitte auf nebenstehende Zeichnung.


dormakaba evolo c-lever proFür die Auswahl des richtigen c-lever sind 6 Optionen zur Auswahl nötig:
1. Option: Sie können zwischen 11 Drückerwarianten wählen
2. Option: welche Breite sollen die Beschläge haben?
3. Option: welches Maß der Lochung/Ausfräsung (LM) sollen die Beschläge haben?
4. Option: welcher Beschlag soll eine Lochung/Ausfräsung (LO) haben?
5. Option: für welche Türstärke (TS) soll der c-lever passen?
6. Option: welche Stärke hat der Dorn (Vierkant am Türdrücker, der durch die Tür geht)?

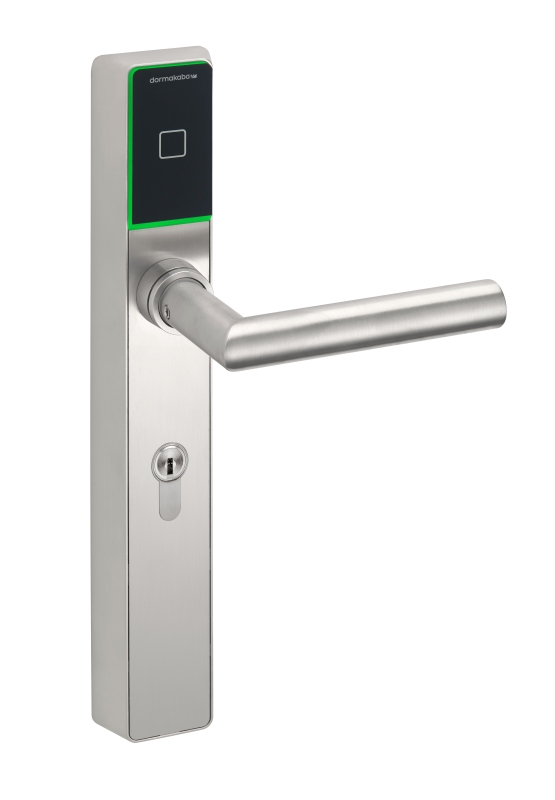

Der elektronische Beschlag dormakaba c-lever beinhaltet einen Außenbeschlag und einen Innenbeschlag. Der Beschlag kann in Verbindung mit einem mechanischen Profilschließzylinder (in diesem Fall ist der Beschlag sowohl außen als auch innen mit einem Loch für den Profilzylinder ausgefräst), mit einem Halbzylinder (in diesem Fall ist der Beschlag auf einer Seite mit einem Loch für den Halbzylinder ausgefräst) oder ohne verwendet werden - die Abbildungen zeigen den c-lever ohne Profilzylinder-Ausfräsung - den Maßzeichnungen entnehmen Sie die Ausfräsung für den Profilzylinder.



1. Option

HLHBHDHA
HMHNHP
HCHOHQKD







2. Option

Für die Auswahl der Breite der Beschläge sind 2 Varianten möglich:
Option schmales oder breites Schild - siehe Zeichungen





3. Option

Das Lochmaß (siehe Zeichnung "LM") ist für Innentüren üblicherweise 72 mm; für Außentüren (Haustüren) üblicherweise 92 mm.
Für die Auswahl des Lochmaß sind folgende Varianten möglich:
keine Lochung, wenn Sie unter Option 4 "00" wählen
Option 72: Lochmaß 72 mm
Option 92: Lochmaß 92 mm




4. Option

Die Beschläge können keine Lochung (Ausfräsung für einen Profilzylinder), eine beidseitige Lochung oder eine einseite Lochung haben (LO).
Für die Auswahl der Lochung (Ausfräsung) sind folgende Varianten möglich:
Option 00: keine Lochung
Option PZ: Profilzylinderlochung beidseitig
Option PA: Profilzylinderlochung nur außen
Option PI: Profilzylinderlochung nur innen




5. Option

Die Standardausstattung des c-lever ist für Türen mit einer Türstärke (TS) von 38 - 63 mm geeignet. Es können über die Auswahl auch Türstärken von 63 - 99 mm gewählt werden.
Für die Auswahl der Türstärke sind folgende Varianten möglich:
Option 63: Türstärke 38 - 63 mm (Standard)
Option 99: Türstärke 63 - 100 mm





6. Option

Der übliche Dorn (Vierkant am Türgriff) hat eine Stärke von 8 mm. Darüber hinaus sind weitere Stärken wählbar.
Für die Auswahl des Dorns (DS) sind folgende Varianten möglich:
Option 8 mm Vierkant (Standard)
Option 10 mm Vierkant
Option 7 mm Vierkant
Option 9 mm Vierkant
Option 8,5 mm Vierkant (für Österreich)



Programmierkarte - Master BBitte beachten Sie, dass zur Programmierung des evolo Beschlags eine Programmierkarte nötig ist. Wenn 2 oder mehr dormakaba evolo Komponenten (Digitalzylinder, Dualzylinder, c-lever, Halbzylinder, etc.) gewählt werden, können diese mit einer Programmierkarte programmiert werden.




Energieeffiziente Elektronik erkennt die RFID-Zutrittsmedien, prüft deren Berechtigung und gibt die Türen zur Öffnung frei. Die Elektronik ist besonders leistungsfähig und dabei gleichzeitig sehr energieeffizient. Die Ausführungen Digitalzylinder, Digital-Dualzylinder, Digital-Halbzylinder, c-lever Beschlag" und c-lever compact" bieten für jede Türsituation die optimale Lösung.

Der evolo c-lever ist mit den Komponenten der dormakaba evolo Serie wahlweise kombinierbar. Der evolo c-lever ist auch als einzelne Komponente einsetzbar. Dieses neue System dormakaba evolo ermöglicht auch zu einem späteren Zeitpunkt die Komponenten der dormakaba evolo Serie hinzuzufügen.

Ausführungen Standard
  • Beschläge in Edelstahl
  • Antennenabdeckungen in Kunststoff, schwarz
  • Leuchtring in Kunststoff, rot/grün leuchtend





Technische Daten
Batterie: 2 x 1,5 V, Typ AA Lithium

Abmessungen
Beschlag schmalLänge
Breite
Höhe
298,0 mm
39,8 mm
21 0 mm
Beschlag breitLänge
Breite
Höhe
298,0 mm
53,6 mm
21,0 mm
Dornmaß
(Abstand von Türkante zum Dorn)
 Mind.
35 mm
Umgebungsbedingungen
Schutzartaußen: IP54
innen: IP40
Temperaturaußen: -25 bis +70° C
innen: 0 bis +50°C
Luftfeuchtigkeit0 bis 95 %, nicht kondensierend
Lebensdauer der Batterie bei 20° Cca. 150.000 Zyklen oder 5 Jahre (abhängig von der Konfiguration)
Prüfungen

Brandschutz: DIN 18273 (geprüft nach EN 1634-1)
Notausgang: EN 179 (mit spez. Schlössern)
Paniktüren: EN 1125 (in Verbindung mit zugelassenen Panikstangen)




Diesen Artikel haben wir am 23.03.2018 in unseren Katalog aufgenommen.
